DZ的1：1 R2制作贴 / DZ's Ultimate R2D2 1:1 Build Thread

DarthZ · 发表于 2013-12-9 23:45:31

感谢东风兄的美言：）

DarthZ · 发表于 2013-12-9 23:46:20

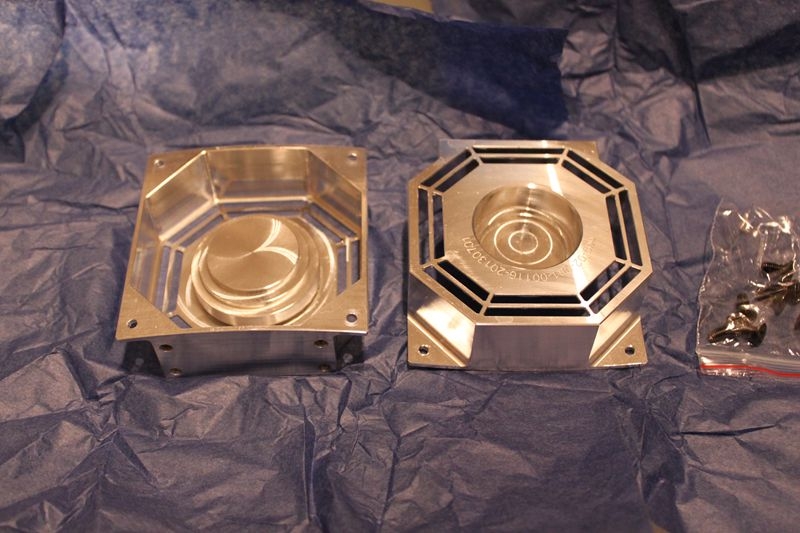

David Shaw的八角到达，绝美！！！！

tojan · 发表于 2013-12-16 19:55:59

八角的螺丝扣貌似不对需要改造

DarthZ · 发表于 2013-12-29 23:27:02

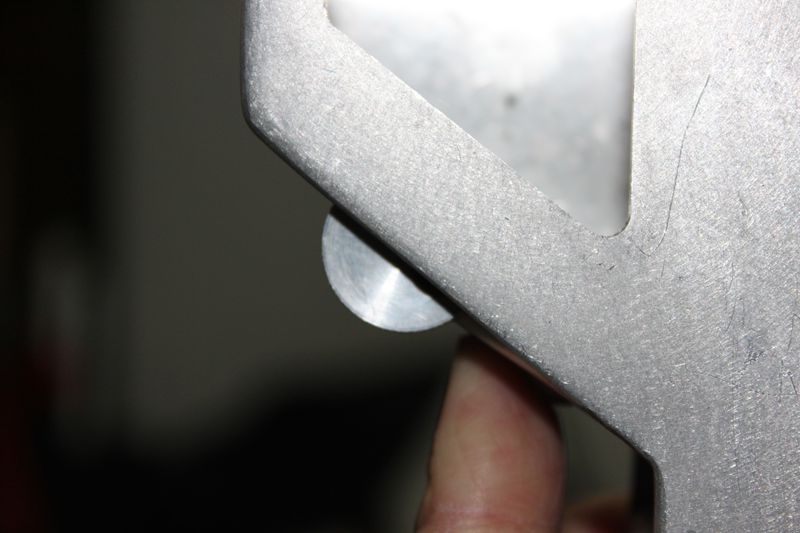

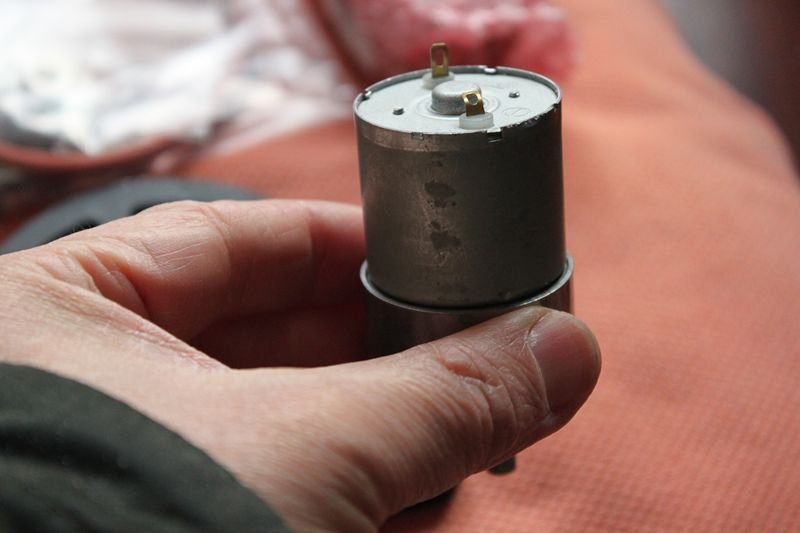

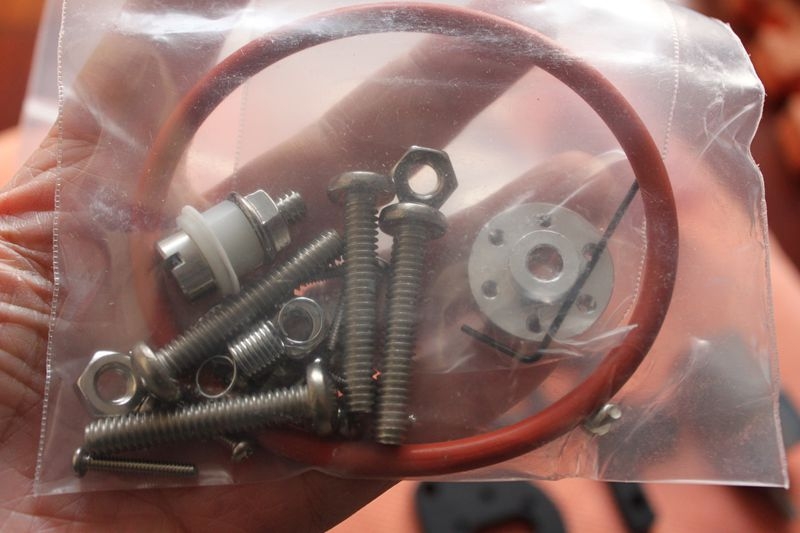

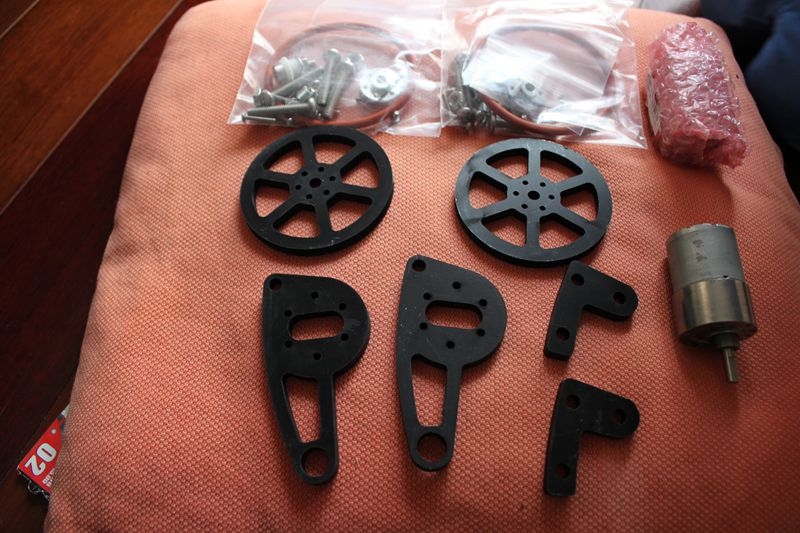

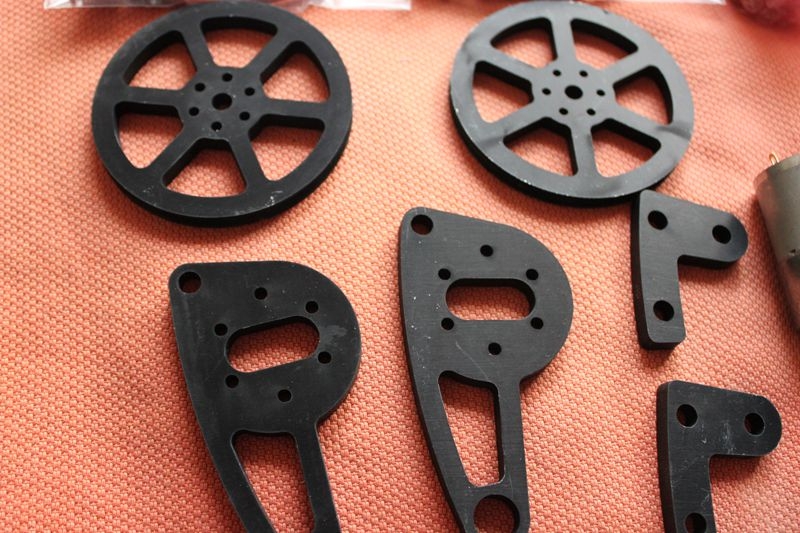

Dome Drive 到达，部分地方细加工有点粗，需要自己用砂纸再处理下，应该就没问题。

DarthZ · 发表于 2013-12-29 23:29:12

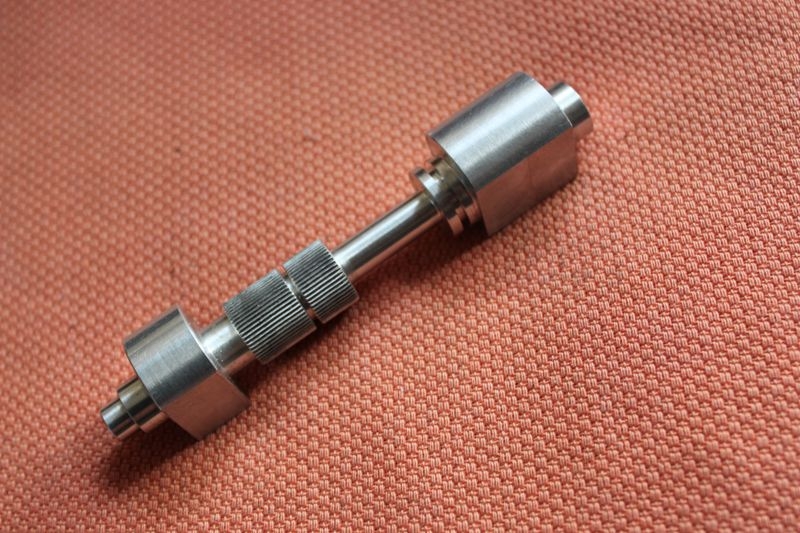

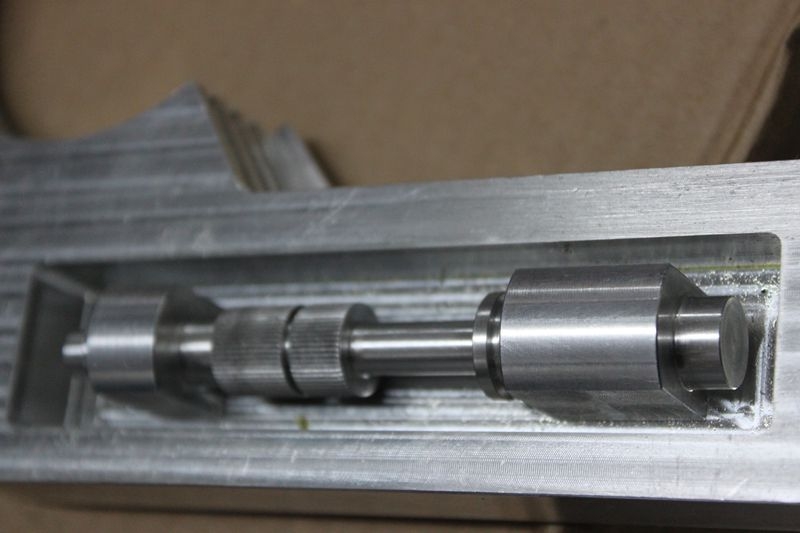

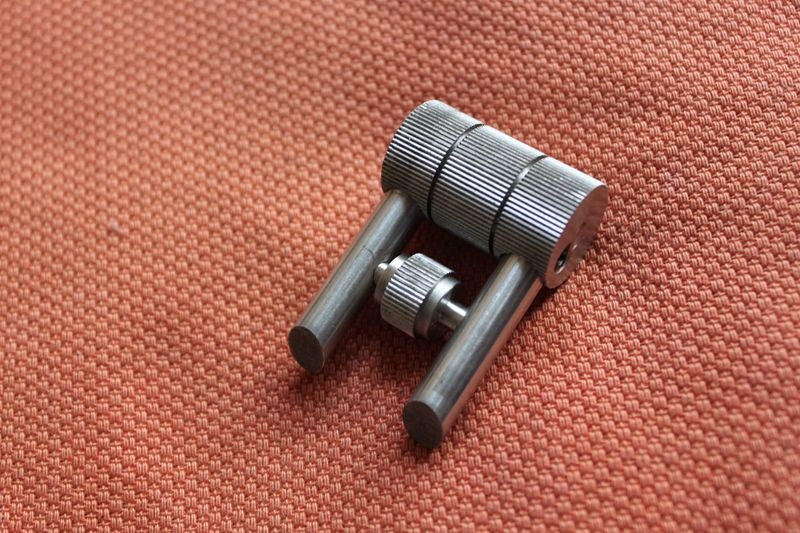

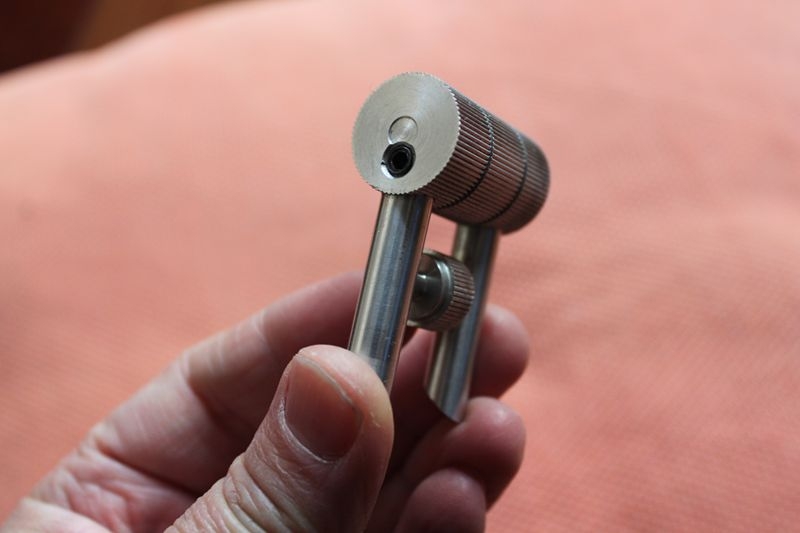

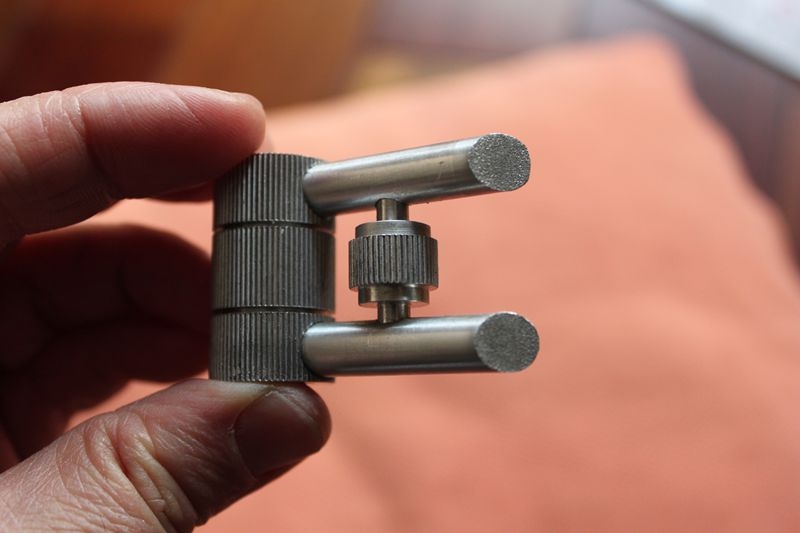

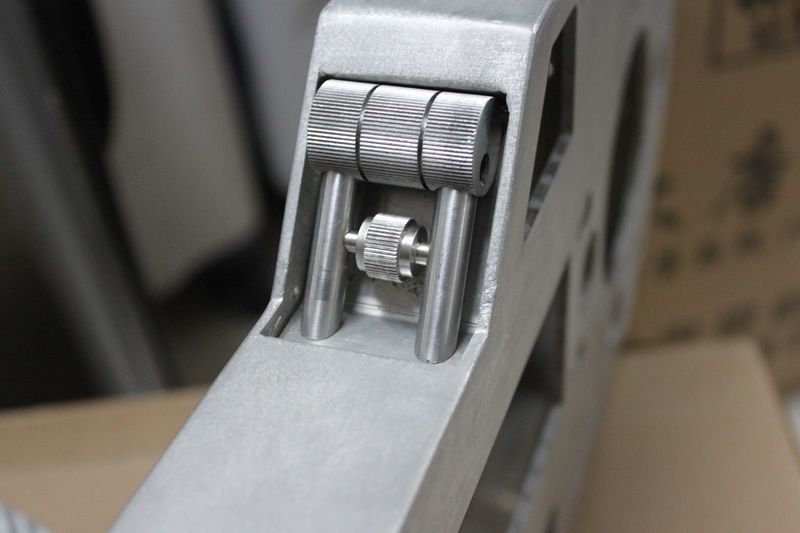

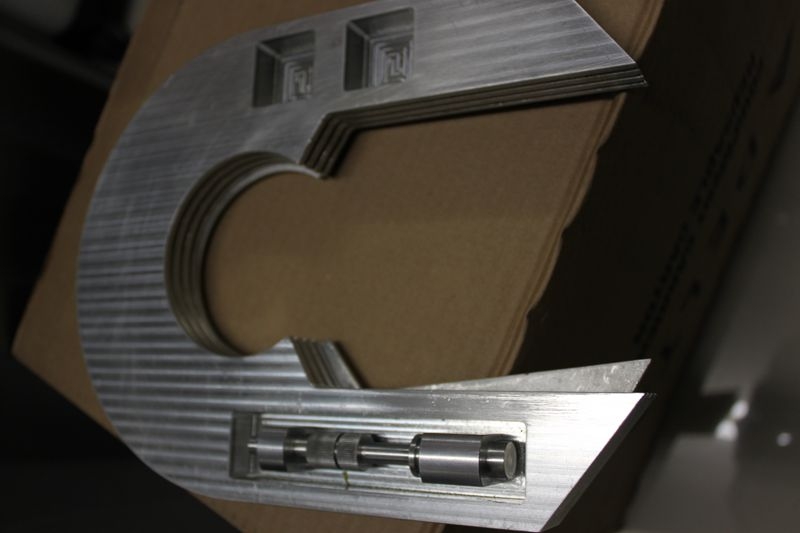

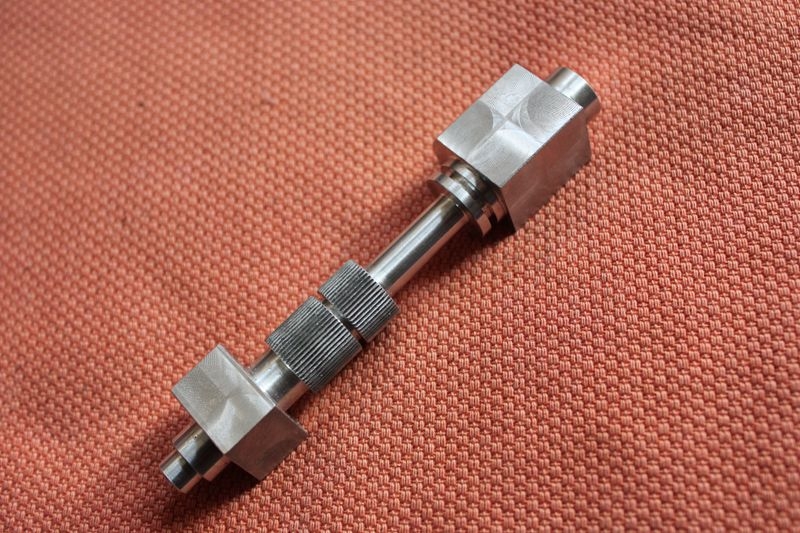

2个腿部的小配件的样品到了，核对了下，基本问题不大，可以生产了：）

DarthZ · 发表于 2014-1-4 00:45:24

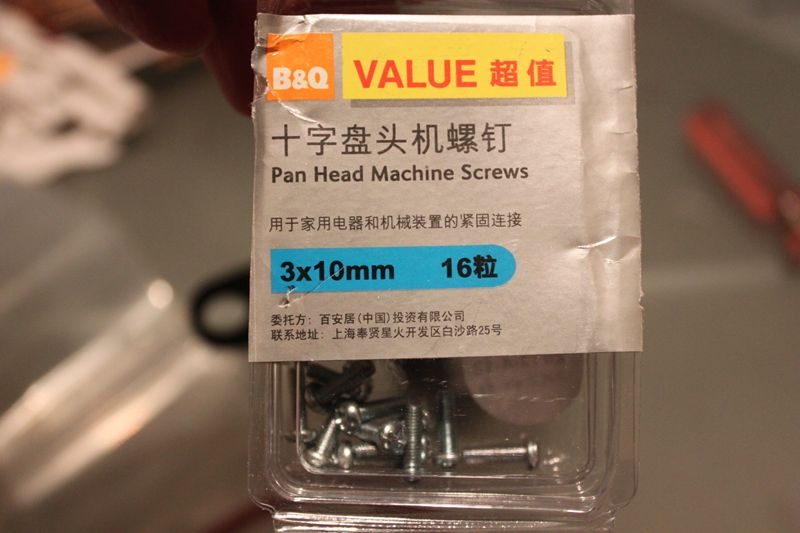

Dome Drive组装只有Astromech上的 Youtube的录像，我们没法看到，所有找机会看过后，就直接替大家一起组装掉好了。。。这次的Dome Drive有个问题，卖家后来退了没人3刀，就是固定马达的螺丝搞错了，应该用M3 X 10的，他给的是M3 x 5的，完全没法装，所以去百安居买螺丝。。。

DarthZ · 发表于 2014-1-4 00:47:53

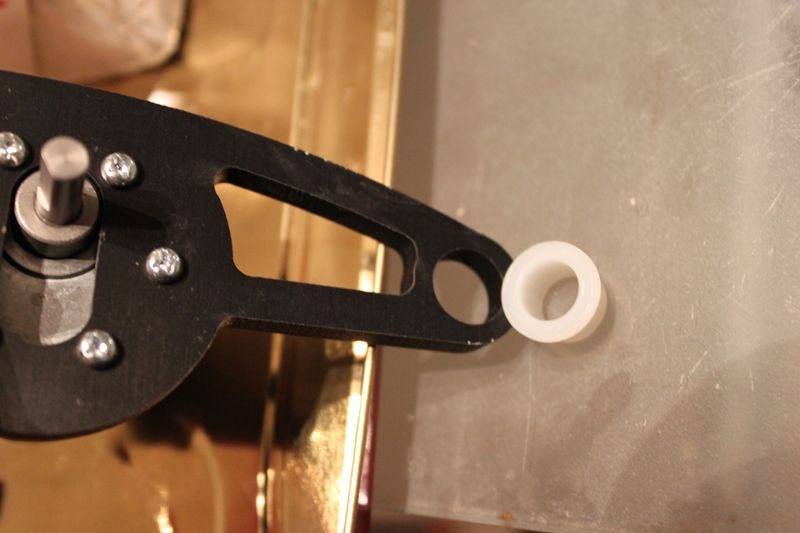

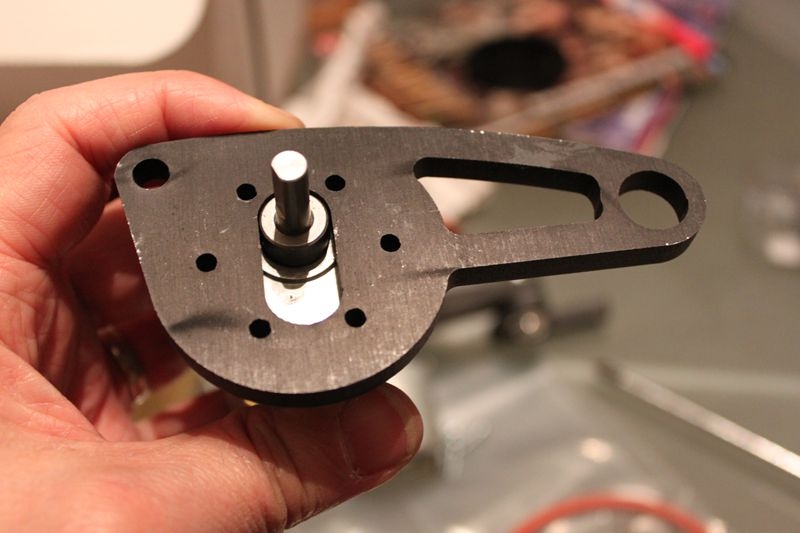

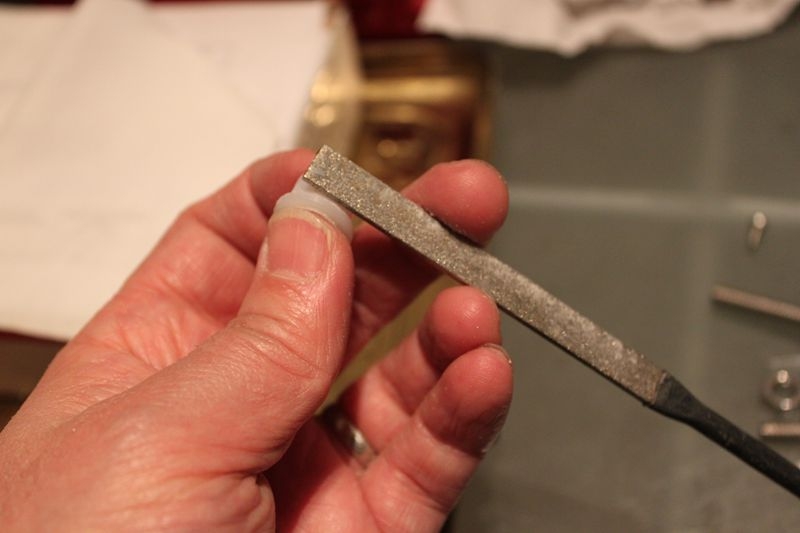

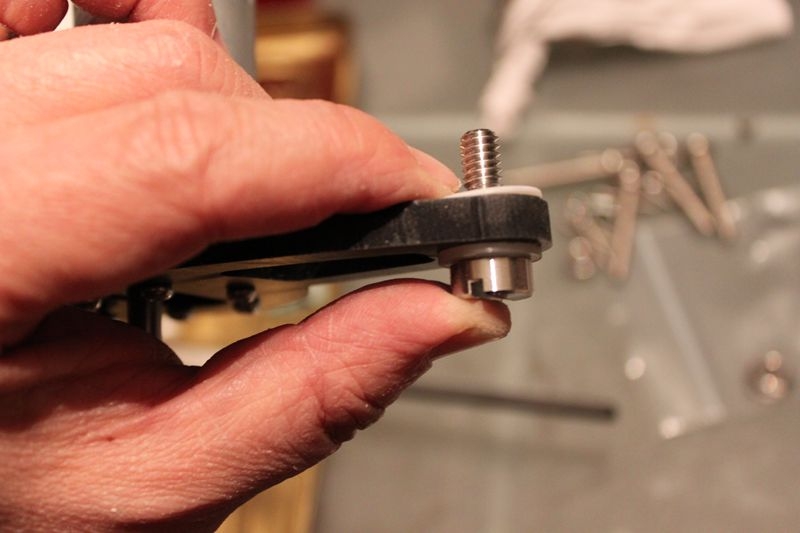

先把马达和马达架组起来。右前端的那个塑料套需要磨掉点才能套进孔里。

DarthZ · 发表于 2014-1-4 00:53:01

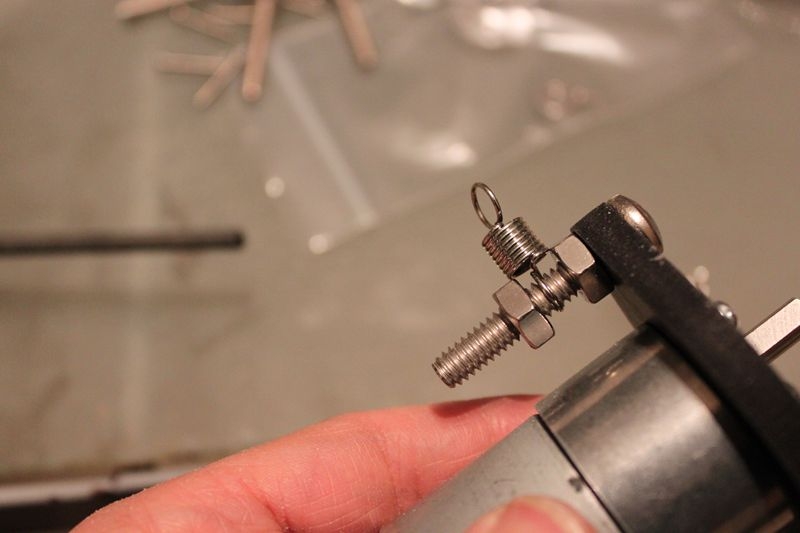

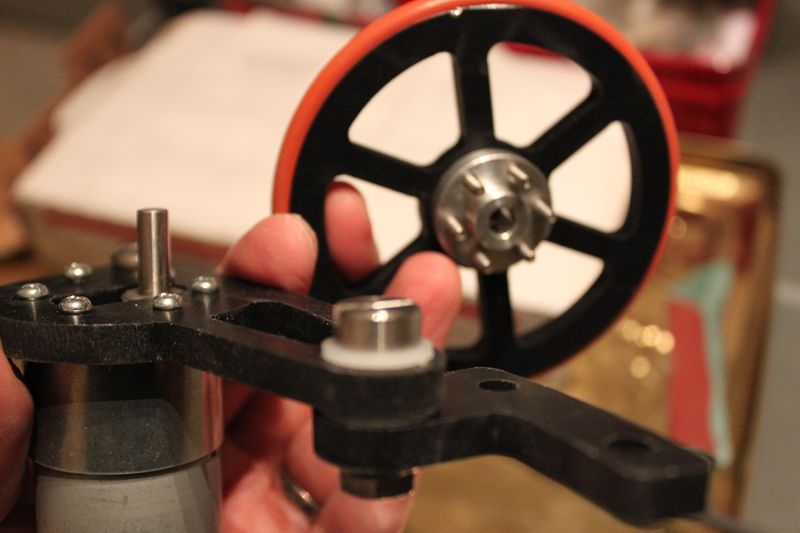

做端的弹簧装好，到时和装在转动圆盘的螺丝固定。

DarthZ · 发表于 2014-1-4 00:59:00

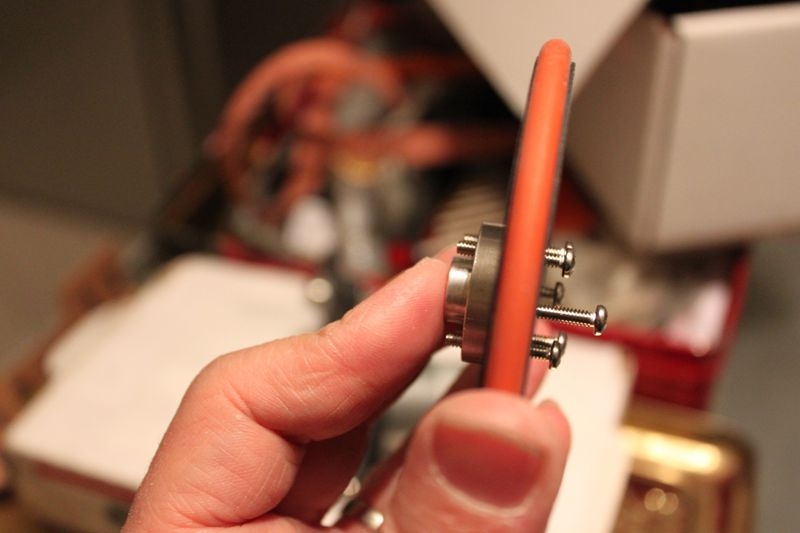

让Rockler Bearing转起来的圆盘靠6个美式的M3 X 25 螺丝固定，但是和国内的M3比，还是小了那么真真一丁点。固定到马达盘上后，上紧在小圆盘侧面的2颗横向固定的小内6角螺丝，就OK了，根据所选用R2框架的不同，转动盘的上下需要调整的，但是可能拿M3 X25 的6根螺丝太长，这样的话，以后这6根螺丝还要切掉一段确保和Rockler Bearng接触的圆盘运转顺畅。

DarthZ · 发表于 2014-1-4 01:02:19

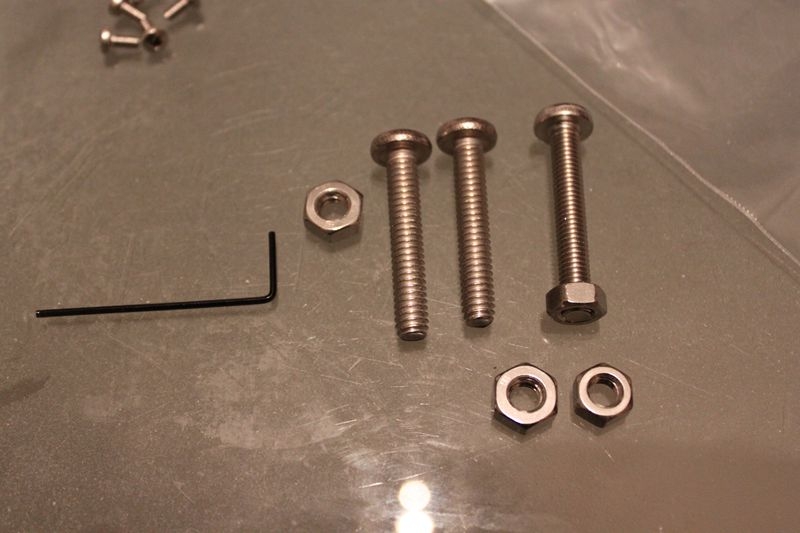

这些M6 的螺丝是用来把Dome Drive固定在框架上的，其中少了个M6的螺帽，我买了国内的，但由于中美尺寸有点不一样，我们的M6好像偏小，所以我在给饼干和212的螺丝袋子里加了一套M6的螺丝，螺帽供他们使用。
