暴风甲是怎样炼成的:宋福贵的AP甲制作日志

Even Sung

忍者兄，白兵盔甲有很多版本，只是目前流通的不过3-4种而已。购买盔甲其实不难，最简单的从ebay就可以买到。具体的版本区分等知识可以移步本区“白兵盔甲教学贴”也许对您的工作有些帮助。

另外，关于开模我也略有涉猎——看老外怎么搞而已。简单的讲就是模具的克隆或者制作，然后用自制的真空塑封机（实际上应该叫桌比较对。hehe）制作。具体的方式可以参看本区的“如何搞定你的甲”帖子中关于开模的几个连接，其中一个是视频，完整记录了一个老外开模的全过程。希望有帮助

Even Sung

最近没有更新，也没有出现实在抱歉。

因为前一段时间工作出了较大状况给自己和合作伙伴带来了极大的压力和困扰，心情沮丧之时暂停了所有的非工作的事情。一方面整理心情，一方面尽量在工作方面有所改观。调整了一段时间之后虽然仍然很消沉但今天心情略好了一点，工作方面已抱了最坏打算去进行最大的努力，所以向关注本贴和大陆501的弟兄们站出来打个招呼。人生起起落落，希望我尽快有“否极泰来”的勇气重新接受挑战。

实际上，虽然我最近没有更新，但是甲的工作也偶尔在做一点，慢慢也有了一些积累。会更新起来的，请保持关注吧。

空空

宋总加油！

Even Sung

即将更新~

Even Sung

080123更新

很久没有更新这贴了，非常抱歉。因为公司存在的问题一直没有解决，所以到07年10月份开始出现很大的状况，所以07年10月一直到现在的08年1月这三个月来我停止了所有工作外的事情（事实上，工作上的事情也没有怎么开展 ）主要是在善后和整理心情，08年继续努力。感谢空兄，饼干，viper等兄弟的支持，501的事情和爱好要重新回到轨道上来了。

开始更新这套看上去容易实际上超难的AP甲的制作过程

下图是左侧大腿甲，经过两次修改和打磨，正面已经可以了——反正已经粘死了，不满意也没辙了。因为本人大腿太细，所以主要面临的工作是论证背面能否采用之前上臂甲使用过的裁切法来进行合身程度的调整。另外说一句：ANH版暴风甲的大腿甲、小腿甲正面，上臂甲两边接缝处和AP套材是不一样的，需要在接缝处粘结一条塑料条覆盖接缝（说起来麻烦，我上图说明这点）。我实在是懒得搞得这么细了，所以可以预料最后的结果头盔是ANH版，盔甲细节是ROTJ版。


下图左侧大腿甲背面
要开刀就要从这里下手，经过了1个月格物致知的精神反复考虑是否要下这么一刀


还是决定动手了。先进行比划，在平滑的一侧进行测量


画线............   之后下刀


切完之后是下图这个样子的。 另外，切下来的边料可千万不要扔了，免得日后后悔或者身材发福后还能弥补回去。


切完大腿几日后，开始切shoulder strip （肩带）这个东东可有讲究啦，首先看下图切出来的肩带与材料的对比。
可以看到后面未经切割的肩带是在一个塑料板上，而且还延伸出一些边。而我切过的零件则把所有的边全部去除了。


再看一下原始零件的特写。请大家注意，这个边儿是否保留请根据盔甲的款式进行选择，ROTJ版盔甲要保留这圈边


而下图被我切掉边的肩带就是ANH盔甲的特征，ANH不能保留这圈边。 这个细节务必注意（大腿、小腿、上臂正面接缝的大BUG不改，反而追求这个细节我都不知道我是咋想的）
切完了之后要使劲打磨，越薄越有韧性——这套零件是在太硬了。


切之前用笔画好线路再走刀，不然............看看照片中我的手指就是榜样。好在伤的是手指不是零件，不然有的哭了


..............

hoho再说点我现在正在制作的老外称之为Web System的盔甲内部连接系统。
首先是进行了按扣的测试安装，这种老外称之为heavy duty snap的按扣买的不太容易（国内名：201四合扣），因为我不知道国内的称呼，手边也没有样品，所以找了很多地方。  下图的测试一方面是进行按扣的安装，另外就是进行web system的设计。 下图两块安装上母扣的塑料片是未来将在盔甲内部进行粘合的垫片，因为不能在盔甲上直接打洞装扣子，所以需要把扣子安装在这样一个垫片上，之后把垫片粘结在需要与web system连接的位置。


上图可看，两个垫片的大小、两个扣子的安装部位不一样。左边那个小一些、扣子安装在中央的是第一次试验的结果。安装完扣子之后发现因为扣子下部的凸起导致塑料垫片延伸出来的粘合区域不够长，无法顺利粘合在盔甲内部。如下图


所以之后我才用长一些的垫片，并将扣子安装在垫片一侧，空出另一侧用来粘结，效果不错。web system需要根据身材设计完整，不然需要多次返工。我就已经拆了装，装了拆很多次了，希望我彻底搞好web system之后能够弄出一个全面介绍web system设计，安装，调整的文章出来。

今天更新完毕，先杂七杂八讲这些，如上图片都是3个月前就拍好照片但一直没有更新的，目前的流程很快就更新。

blooddog

监工报道

宋总说过3周内完成的......

空空

上个扫描的图。
所谓暴风兵头盔的内构图，even请参考 估计看过。。。

blooddog

这设定的东西   如果还原  就不是一般的高科技了    要是美军那个大地勇士才行

话说听闻这周有望完工   泪如雨下

Even Sung

080715更新

这次更新的内容比较杂，是保存在照相机里很久的一些图片了。一样一样说

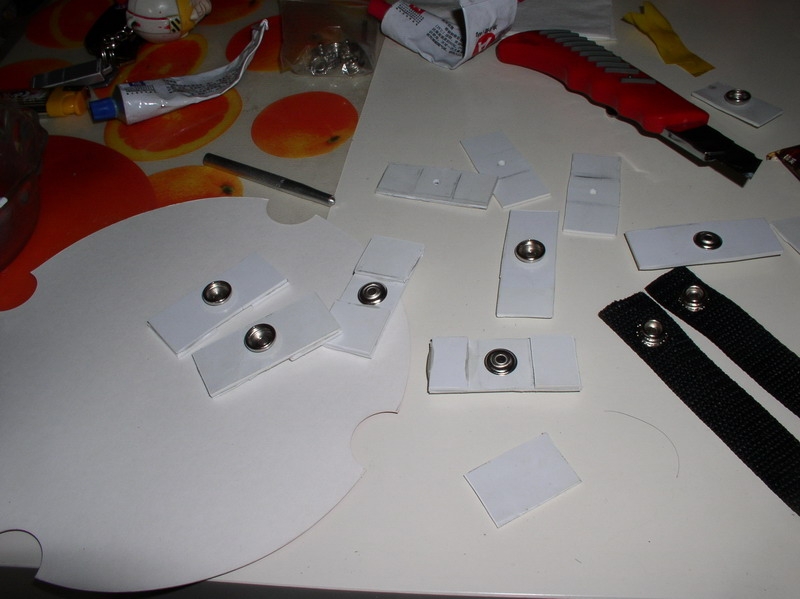

盔甲内部一些需要安装四合扣的地方我是用下图的方式，一块ABS两边加上两块小板用于粘合

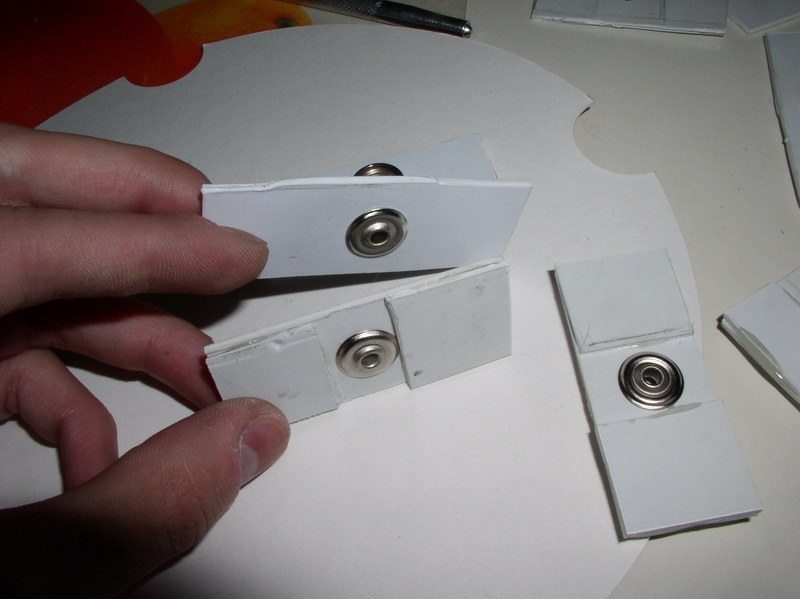

侧面看一下，正好弥补了扣子下面的凸起，加大粘合面积，比较牢靠

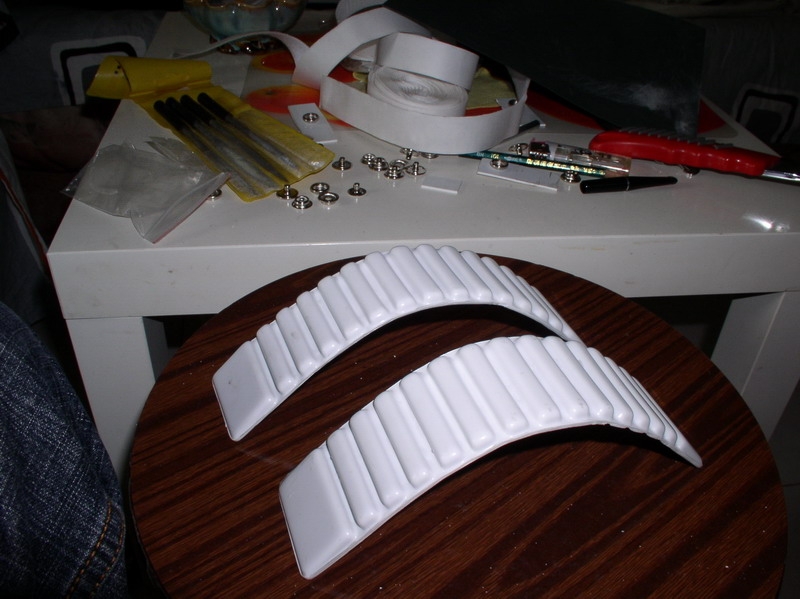

shoulder bridge 之前说过ANH甲的shoulder bridge剪切的时候不能留边。 零件剪切打磨好后用吹风机加热定型

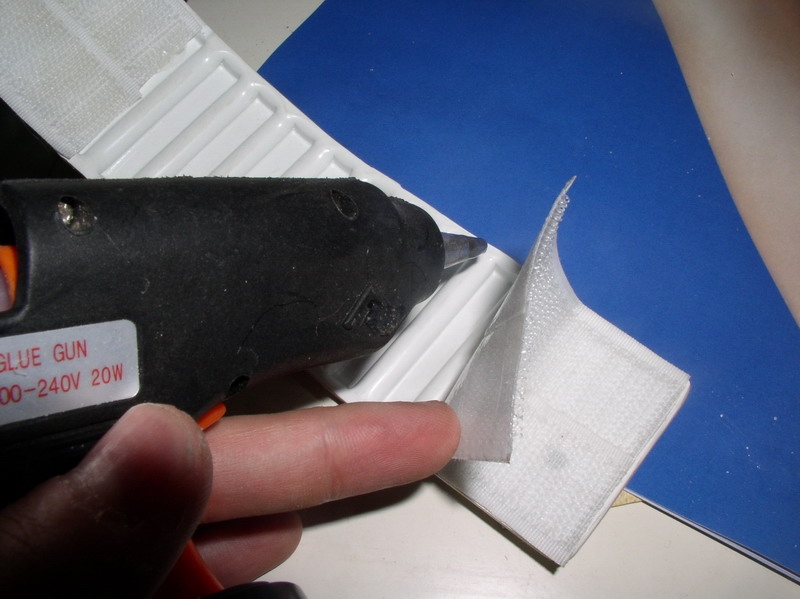

shoulder bridge用魔术贴和两块甲连接，因为零件凹凸较多，仅用魔术贴自带的双面胶不足以粘住零件，所以我在每个凹槽用热熔胶枪打入熔胶提高粘结度。

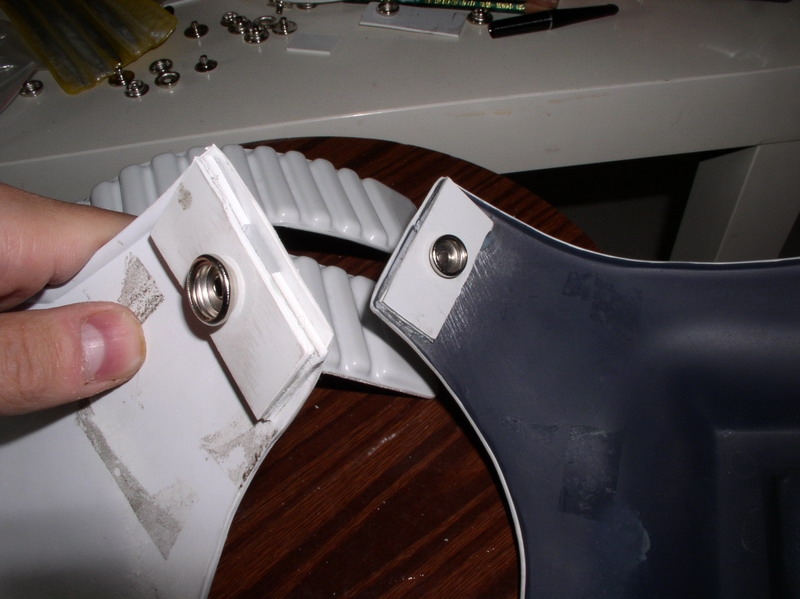

这个就是前后胸甲用的粘结扣实例（不过到今天我打算返工了）

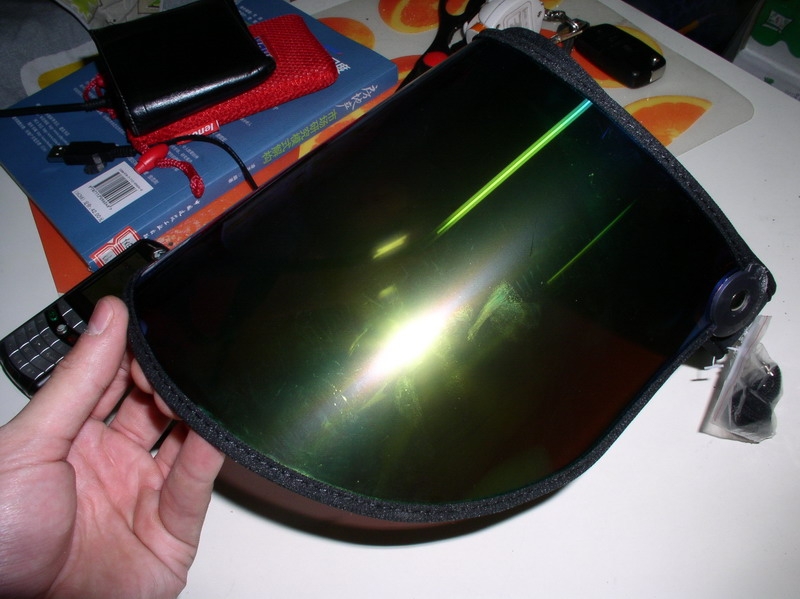

自从开始做甲以来我一直在寻找可以替换套件附带的镜片的材料。 套件就给了一片绿色的薄如纸般的塑料片，很不放心。去ebay上买又觉得不值得（主要是价格贵）。后来在fisd上收到某位同好的启发，开始寻觅遮阳帽，05年开始我国流行那种大遮阳帽，跑了几次市场终于找到一个还算不错的颜色

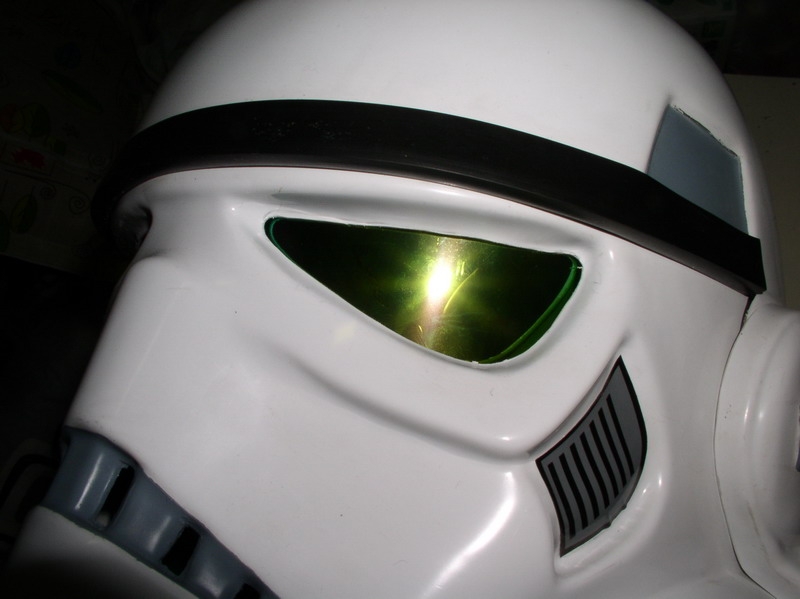

这个帽子因为是残品所以老板10块钱处理给我。 比较便宜，放到头盔里面看看效果也不错。而且保证不透光——着帽子还号称99%防紫外线呢 hoho

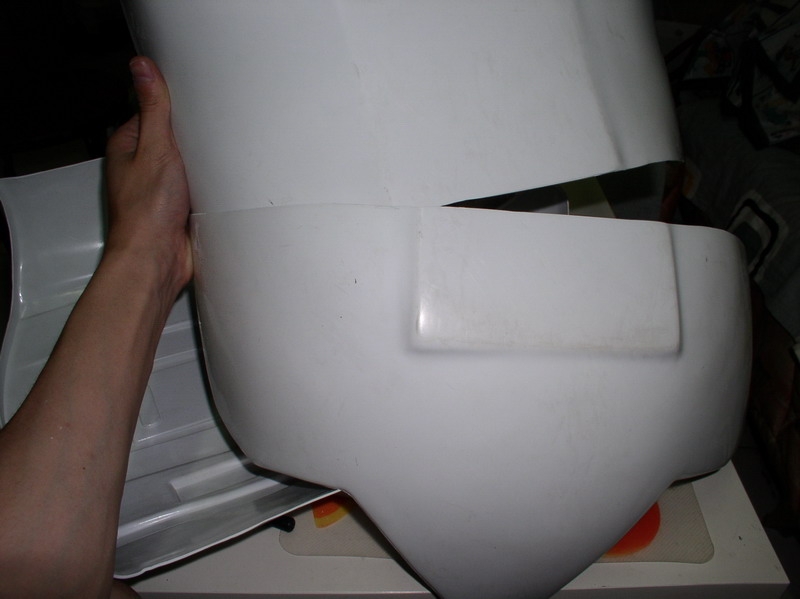

又过了一段时间之后我再次动工，下手切后背甲。套件上的后背甲是一体的，方便直接作rotj版（实际上AP甲就是ROTJ版的甲）。但是ANH版要求后背甲是分体的，所以，没话说，切开！

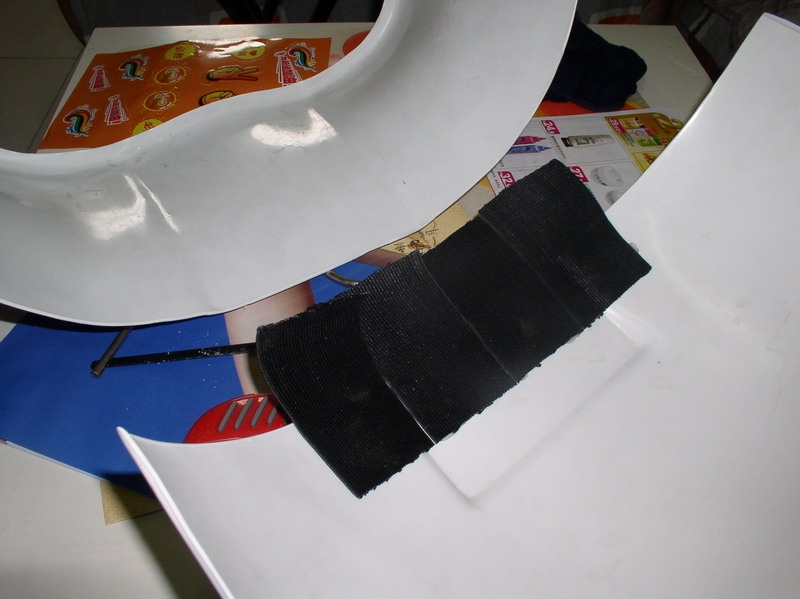

切开后在臀甲上用热熔胶枪粘上几块可伸缩的宽松紧带。 再粘在后腰甲（肾甲）上即可。图中粘了4块，现在看来不够，起码要6块

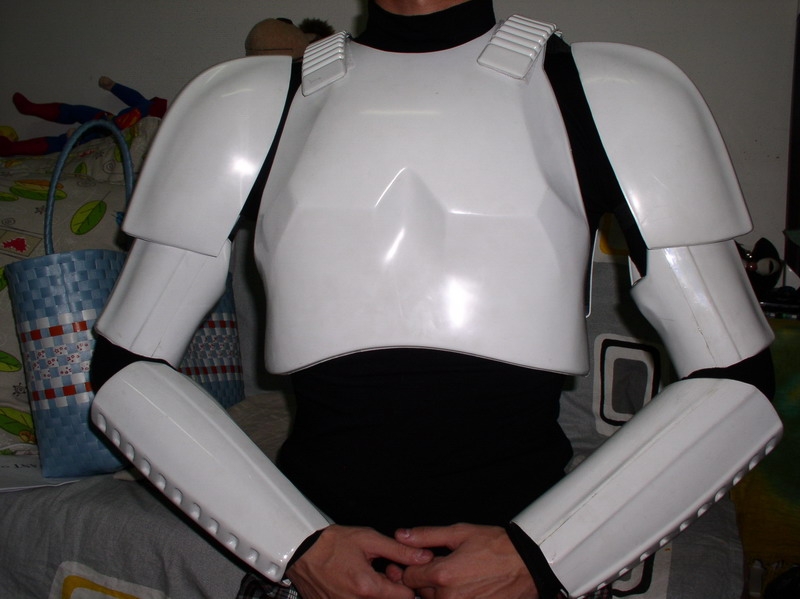

上半身甲实际上早做完了，调试的时间比较长。图为一次试穿。黑色莱卡紧身衣是找taobao某情趣店定做的情趣内衣.... 效果怎么样？不过今天看来瑕疵较多前后胸甲连接处要返工了。 shoulder bridge是用魔术贴连接到两块甲上的。



到今天为止，腹甲也做完了，在进行调试阶段。 没有拍摄试穿照片。两个大腿甲也粘结完毕，左大腿采用了粘死的方式，右大腿用的是魔术贴。

blooddog

这张上身照很眼熟

我越来越觉得自己做前途渺茫   需要去跟你混.....
